现场总线控制系统与因特网、企业内部网相连，担任生产一线测控任务。它是新型的网络集成式全分布控制系统。应用现场总线系统可在自动化生产中获得巨大的效益：可以获取更多的数据，提高信号的精确度；2）具有过程监测，增强系统的安全性；3）减少系统硬件，节省传输介质，即现场总线电缆的用量。
现场总线技术在带给控制系统巨大效益的同时，也给传统的工业自动化控制仪表，PLC及传输信号的电缆等带来重大变革。目前现场总线的种类主要有：基金会现场总线FF；ProfiBus；WorldFIP； ControlNet/DeviveNet；CAN等 ，故而现场总线电缆的标准、传输速率和品种不尽相同，但是往往会使用双绞屏蔽电缆线、同轴电缆或光缆作为传输介质。
由于现场总线电缆对信号传输质量和速率要求非常高，生产工艺与电缆结构都非常讲究。现场总线电缆有以下4个技术特性：电缆特性阻抗，信号衰减与能量损耗，传播延时程度以及屏蔽层电容不平衡电容差。
技术参数：
数据线缆特性阻抗：120Ω
工作温度：PVC：-20℃~+75℃ ； PUR：-40℃~+80℃
工作电压：300V
测试电压U：1500V
最小弯曲半径： 固定安装7.5D ； 移动安装：15D

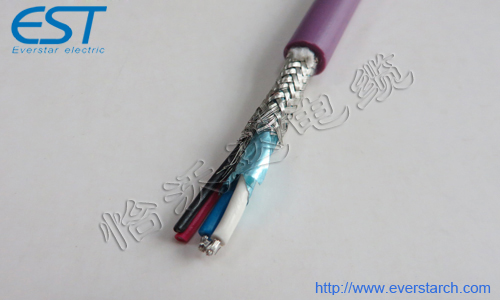

电缆结构：
导体：采用多股精细绞合镀锡铜导体
绝缘：特殊发泡PE (数据线)，超强TPEE绝缘(电源线)
屏蔽：铝箔包覆+外部镀锡铜丝编织屏蔽
外护套：高强度抗撕裂耐磨阻燃PUR护套
现场总线电缆特性：
1.铝箔包覆信号线具有极好的抗电磁干扰性能，整体镀锡铜丝屏蔽可防止外部高频电磁干扰；
2.1对电源线供电，1对信号线传输信号，将电源线与信号线整合进1根电缆中，减少线缆布线数量；
3.PVC护套具有阻燃和防油特性，PUR护套具有极好的机械性能，耐油，耐磨，适合复杂恶劣环境使用。
下表列出常用的DeviceNet现场总线规格：
| 产品名称 | 规格AWG | 近似线径mm | 概算质量kg/km |
| DeviceNet粗缆(PVC) | 1x2x18AWG+1x2x15AWG | 12.50 | 198.00 |
| DeviceNet细缆(PVC) | 1x2x24AWG+1x2x22AWG | 7.00 | 70.00 |
| DeviceNet粗缆(PUR) | 1x2x18AWG+1x2x15AWG | 12.50 | 198.00 |
| DeviceNet细缆(PUR) | 1x2x24AWG+1x2x22AWG | 7.0 | 70.00 |
怡沃达工业电缆-柔性电缆专业生产商，专业生产特种高柔性电缆、拖链电缆、耐折弯电缆、螺旋电缆，机器人电缆、工业相机电缆、视觉线束、工业以太网电缆，无卤电缆，伺服电缆以及定制加工生产各种机器设备连接线束等.服务热线：0769-21682983。
