柔性拖链电缆双滑轮曲挠试验就是用于模拟柔性拖链电缆实际工作环境的条件下，经过多次弯折与延伸来考核柔性拖链电缆的柔韧性和结构稳定性是否符合产品长期使用要求的试验项目。

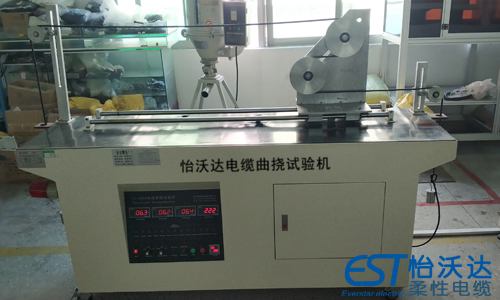

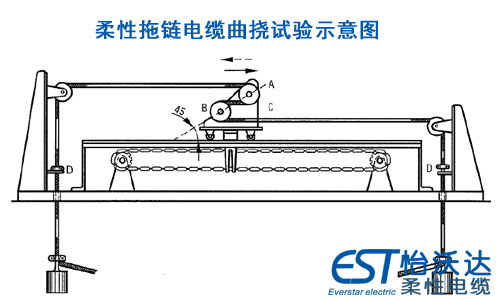

柔性电缆双滑轮曲挠试验适用于线芯截面积不超过4平方的多芯柔性拖链电缆，曲挠试验装置如下图所示，包括装有驱动装置的小车和对柔性拖链电缆试样进行试验的四个滑轮，以及两端砝码，四个滑轮的安装需使试样呈水平状态。
双滑轮曲挠试验过程：
1）根据试样型号、线芯数、线芯截面积按标准要求确定滑轮A、B的直径和负荷质量、试样试验电流及试验电压；
2）取试样约5m长，按照标准规定要求安装试样，注意，A、B滑轮轴心连线与轨道夹角成45°，并使装在滑轮之间的三段电缆均呈水平状态；
3）调整两端限位夹头(D)使电缆自然下垂，并在两端加上合适质量的砝码以及施加标准规定的负载电流和电压；
4）将计数器往复次数设置为100万次来回往复运动，启动双滑轮曲挠试验装置，小车以约0.4m/s的匀速在1.2米的距离行程之间做往返运动，使试样往复弯曲拉伸。
1）根据试样型号、线芯数、线芯截面积按标准要求确定滑轮A、B的直径和负荷质量、试样试验电流及试验电压；
2）取试样约5m长，按照标准规定要求安装试样，注意，A、B滑轮轴心连线与轨道夹角成45°，并使装在滑轮之间的三段电缆均呈水平状态；
3）调整两端限位夹头(D)使电缆自然下垂，并在两端加上合适质量的砝码以及施加标准规定的负载电流和电压；
4）将计数器往复次数设置为100万次来回往复运动，启动双滑轮曲挠试验装置，小车以约0.4m/s的匀速在1.2米的距离行程之间做往返运动，使试样往复弯曲拉伸。
