众所周知，影响拖链电缆寿命的因素不仅与其自身质量相关，而且拖链电缆布线方法的选择非常重要。好的布线方案可以延长拖链电缆的寿命，提高其稳定性，发挥其卓越的性能，对此拖链电缆厂家怡沃达提出下列布线方案。
1.共通项目

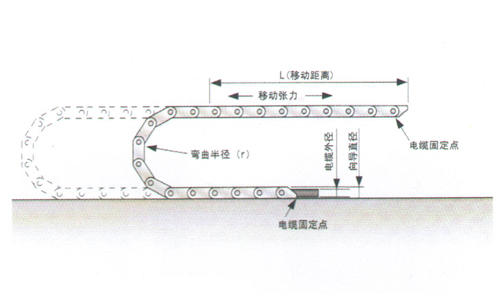

| 以U字型折返部分为例的布线要领 1）允许弯曲半径…7D以上 2）允许移动张力…导体截面1mm²上承受2kgf（19.6n）以下的张力 3）电缆固定部分…固定半径为-0.2~0.5mm 4）导轨及管径…1.2~1.3d |
 |
| 5）其他 a.防止电缆发生扭曲 b.尽可能不要把油压管和压缩空气管纠缠在一起，实在无法避免的情况下，要充分考虑管路的膨胀，硬化等影响。 c.尽可能避免移动部分的捆扎。 d.多根电缆穿入柔性软管的情况下，容积率限制在40%，电缆长度的偏差要小。 e.电缆上面纠缠螺旋管的情况下，在选择螺旋管外径时要稍微留出间隙，不能紧拽电缆。 |
|
2.使用电缆支架的情况

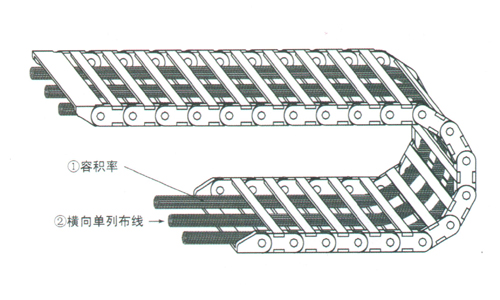

为了避免通用项目以外的电缆之间的互相干扰，请注意如下事项。
②布线容积率…….40%以下
关于容积率的计算方法
 |
计算公式如图： 布线容积率= 3×πD²/4÷（A×B）×100 |
 |

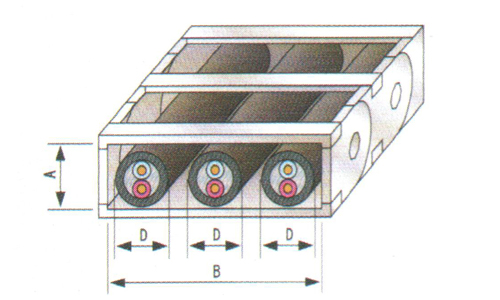

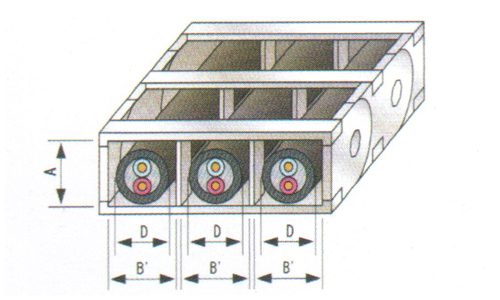

在电线支架布线的情况下，无法将电缆排列在支架的正中心，要留出电缆直径30%左右的余度。 （A=1.3D，B=1.3D为最小有效空间） 但是，如果电缆支架内部有固定支撑，可以保证正中心固定的情况下 布线容积率= πD²/4÷（A×B’）×100 |
